機械加工中，常見的量具非常多，卡尺、千分尺等也是隨處可見，包括一些精密測量?jī)x器現今也是各車間必備，在選擇量具的時候，我們要根據被測零件的特殊特性來選擇量具，本文主要向大家分享常見量具應用的地方都有哪些，大家可根據不同量具的測量功能來進行選擇。

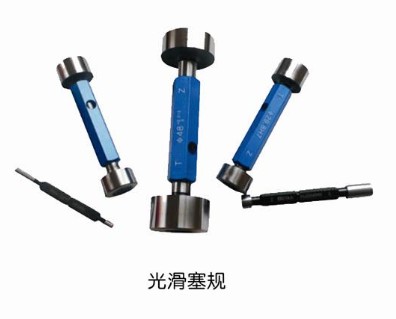

　　分體式光滑（螺紋）塞規

　　1、卡尺的應用

　　卡尺可測量物體的內徑、外徑、長度、寬度、厚度、段差、高度、深度；卡尺是常用、使用方便的量具，在加工現場使用頻率的量具。

　　數顯卡尺：分辯力0.01mm，用于配合公差小（精度高）的尺寸測量。

　　表卡：分辯力0.02mm，用于常規尺寸測量 。

　　游標卡尺：分辯力0.02mm，用于粗加工測量 。

　　卡尺使用前需先用干凈的白紙將灰塵與臟污去除（用卡尺外測定面卡住白紙然后自然拉出，重復2-3次即可）。

　　使用卡尺測量時，卡尺的測量面應盡量與被測物體的測量面平行或垂直。

　　使用深度測量時，如被測物體有R角時，需避開R角但緊靠R角，深度尺與被測高度盡量保持垂直。

　　卡尺測量圓柱時，需轉動且分段測量取值。

　　因卡尺使用的頻率高，保養工作需要做到，每天使用完后需擦拭干凈后放入盒內，使用前需用量塊檢驗卡尺的精度。

　　2、千分尺的應用

　　千分尺使用前需先用干凈的白紙將灰塵與臟污去除（用千分尺測量接觸面與螺桿面卡住白紙然后自然拉出，重復2-3次即可），然后扭動旋鈕，測量接觸面與螺桿面快接觸時，改用微調，當兩面完全接觸后調零，即可進行測量。

　　千分尺測量五金件時，調動旋鈕，快接觸工件時，改用微調旋鈕旋進，當聽到咔、咔、咔三聲響后停止，從顯示屏或刻度上讀出數據。

　　測量塑膠產品時，測量接觸面與螺桿輕輕接觸到產品即可。

　　千分尺測量軸類直徑時，至少測量?jī)蓚€(gè)以上方向且分段測取值測量中的千分尺，兩接觸面應當隨時保持清潔，減少測量誤差。

　　3、高度尺的應用

　　高度尺主要用來測量高度、深度、平面度、垂直度、同心度、同軸度、面振、齒振、深度、高度尺測量時，首先要檢驗測頭、各連接部位有無松動現象。

　　4、塞尺的應用

　　塞尺適用于平面度、彎曲度、直線度的測量。

　　平面度測量 ：將零件放置平臺上，用塞尺測量零件與平臺之間的間隙（注意：測量時塞尺與平臺保持無間隙壓緊狀態）。

　　直線度測量：將零件放在平臺上旋轉一周，用塞尺測量零件與平臺之間的間隙。

　　彎曲度測量：將零件放置在平臺上，選取相應的塞尺測量零件兩側或中部與平臺之間的間隙。

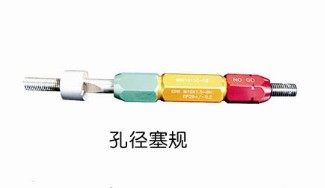

　　塞規

　　5、塞規（棒針）的應用

　　適用于測量孔的內徑、槽寬、間隙。

　　零件孔徑較大，沒有合適的針規時,可將兩個塞規重疊，按360度方向測量將塞規固定在帶磁性的V形塊上，可防止松動，易于測量。

　　內孔測量：孔徑測量時，貫通為合格。

　　注意：塞規測量時，需垂直插入，不可斜插。

　　6、精密測量?jī)x：二次元

　　二次元是一種高性能、高精密特性的非接觸式的測量?jī)x器。測量器具的感應元件與被測零件表面不直接接觸，因而不存在機械作用的測量力；二次元通過投影的方式將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像；可進行零件上各種幾何元素（點、線、圓、弧、橢圓、矩形）、距離、角度、交點、形位公差（圓度、直線度、平行度、垂直度、傾斜度、位置度、同心度、對稱度）的測量，還可進行外形輪廓2D描繪用CAD輸出。不僅能觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。

　　常規幾何元素測量：下圖零件中的內圓是利角，只能用投影的方式進行測量。

　　電極加工表面觀測：二次元的鏡頭具有放大功能電極加工后粗糙度檢驗（放大100倍影像）。

　　澆口的檢測：模具加工中，經常會有一些澆口在隱在槽內，各種檢測儀器都不法進行測量，這時，可用橡膠泥貼在膠口上，膠口的形狀就會印在膠泥上，再用二次元測量膠泥印的大小得出澆口尺寸。

　　注：因二次元測量時，無機械作用力，對于較薄、較軟的產品盡量采用二次元進行測量。

　　7、精密測量?jī)x器：三次元（三坐標）

　　三次元的特點是高精度（可達到μm級）；性（可代替多種長度測量?jī)x器）；可用于測量幾何元素（除可測量二次元能測量的元素外，還可測量圓柱、圓錐），形位公差（除可測量二次元能測量的形位公差外，還包括圓柱度、平度度、線輪廓度、面輪廓度、同軸度）、復雜型面。

　　只要三次元的測頭能觸及的地方，就可測出它的幾何尺寸和相互位置，表面輪廓；并借助于計算機完成數據處理；以其高精度高柔性以及優異的數字能力，成為現代模具加工制造和質量保證的重要手段、有效工具。

　　有些模具在修改中，沒有3D圖檔，可測量各個元素的的座標值，不規則曲面的輪廓，然后用繪圖軟件導出并根據測量元素做成3D圖形，能進行快速而無誤的加工與修改（座標設定后，可取任意點測量座標值）。

　　3D數模導入對比測量：加工完成的零件，為了確認與設計一致性或在裝配fit模過程中發現配合異常，當一些曲面輪廓既非圓弧，又非拋物線，而是一些不規則的曲面時，無法進行幾何元素測量時，可導入3D模型與零件對比測量，從而了解加工誤差；因測量值是點對點的偏差值，能便于進行快速而有效的修正改善（下圖所顯示的數據為實測值與理論值的偏差）。

　　8、硬度計的應用

　　常使用的硬度計有洛氏硬度計（臺式）與里氏硬度計（便攜式）常用的硬度單位為洛氏HRC、布氏HB、維氏HV。

　?。?）洛式硬度計HR  (臺式硬度計）

　　洛氏硬度試驗方法是用一個頂角為120度的金剛石圓錐休或直徑為1.59/3.18mm的鋼球，在一定的載荷壓入被測材料表面，由壓痕深度求出材料硬度。根據材料硬度不同，可分為三種不同的標度來表示HRA、HRB、HRC。

　　HRA 是采用60Kg載荷和鉆石錐壓入器求的硬度，用于硬度極高的材料。例如：硬質合金。

　　HRB 是采用100Kg載荷和直徑1.58mm淬硬的鋼球求得的硬度，用于硬度較低的材料。例如：退火鋼、鑄鐵等 、合金銅。

　　HRC 是采用150Kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料。例如：淬火鋼、回火鋼、調質鋼和部分不銹鋼。

　?。?）維氏硬度HV(主要是針對表面硬度測量）

　　適用于顯微鏡分析。以120kg以?xún)?nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用測量壓痕對角線長度，它適用于較大工件和較深表面層的硬度測定。

　?。?）里氏硬度HL（便攜式硬度計）

　　里氏硬度是一種動態硬度試驗法。硬度傳感器的沖擊體在與被測工件沖擊過程中，距工件表面1mm時的反彈速度與沖擊速度的比值乘以1000，定義為里氏硬度值。

　　優點：里氏硬度理論制造的里氏硬度儀改變了傳統的硬度測試方法。由于硬度傳感器小如一只筆，可以手握傳感器在生產現場直接對工件進行各種方向的硬度檢測，因此是其它臺式硬度儀所難以勝任的。

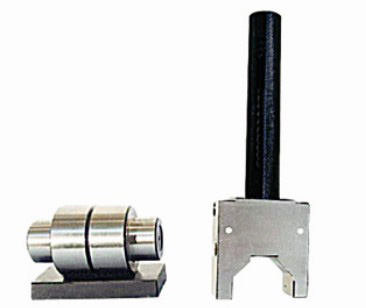

　　孔組位置量規

　　常見量具實在是太多了，寫的小編頭部都是懵懵的，但是不能因?yàn)槎嗑碗S便拿來使用，一定要學會哪種量具應用于哪種情況，牢記常見量具應用范圍，才不會像無頭蒼蠅一般重復工作，耽誤測量效率，浪費時間浪費產能。
